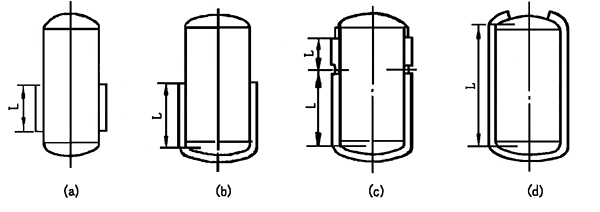

常用的夾套形式為整體夾套，結構類型有四種，如圖，其中a型僅圓筒的一部分有夾套，用在需加熱面積不大的場合。b型為圓筒的一部分和下封頭包有夾套，是常用的典型結構。c型是考慮到筒體受外壓時為了減小筒體的計算長度Ｌ，或者為了實現分段控制而采用分段夾套。d型為全包式夾套，與前三種比較，有傳熱面積。
整體夾套連接型式
1）夾套封頭根據夾套直徑及所選封頭型式按標準選取。
2）整體夾套與筒體的連接方式分為兩種
（1）可拆卸式

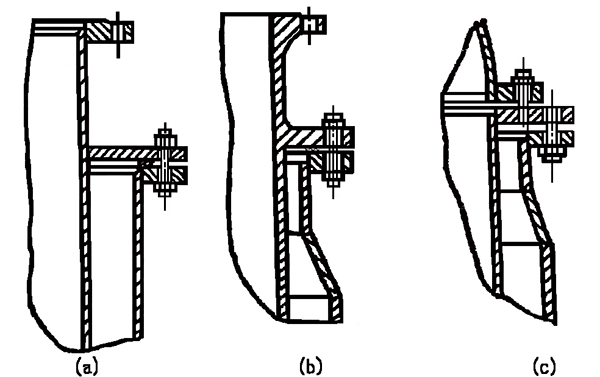

（2）不可拆卸式 可拆卸整體夾套結構

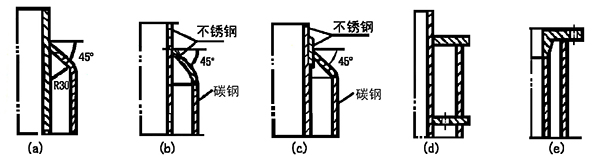

不可拆卸整體夾套結構
